Слово «стружка» – самое обычное понятие для русского языка. Но виды стружек в понимании людей бывают разными. Некоторые даже приписывают стружке назидательное значение. Ведь говорят же про строгого начальника, что он снимает стружку с подчиненных. При этом имеют в виду, что он отчитывает работников за неправильные действия, недолжное отношение к работе, пытается искоренить порочную практику.

Что-то подобное происходит и при изготовлении деталей: с заготовки снимают лишний слой, получая необходимое изделие. А стружка, она и есть стружка – обычный производственный утиль. Ее собирают и отправляют на переработку.

Что такое стружка?

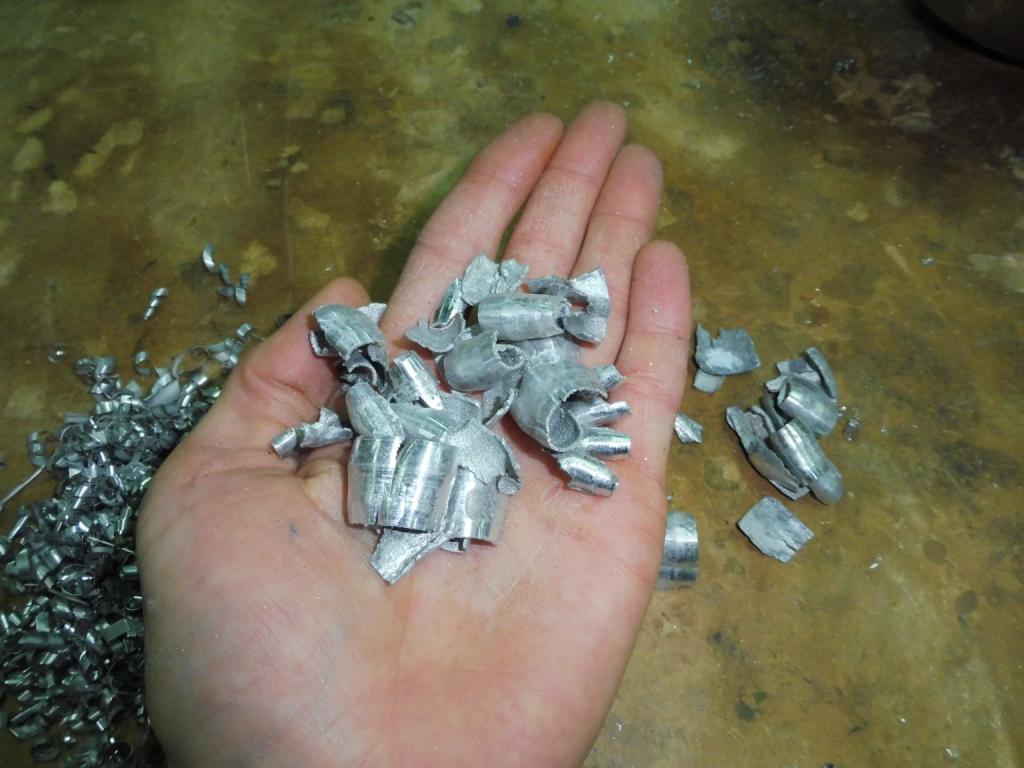

Алюминиевая стружка

Стружкой называется некрупная фракция какого-либо материала, в том числе дерева, пластмассы, металла, являющая собой неширокий филигранный слой, снятый с заготовки посредством строгального оборудования, ножей либо других инструментов. В металлическом производстве стружка является побочным продуктом. Отходы ее ожидаемы. Ненужные обрезки цветных, черных и даже драгоценных металлов образуются в результате механической обработки на сверлильных, фрезерных и токарных станках. Как правило, структура стружки сохраняет идентичность с регламентируемым материалом изделия. В исключительных случаях обнаруживается смешение сплавов, различающихся по химическому составу. Такое возможно после сварки, пайки и подобных манипуляций.

По теме:  Вечномерзлые грунты: районы распространения, температура, особенности разработки

Виды стружек

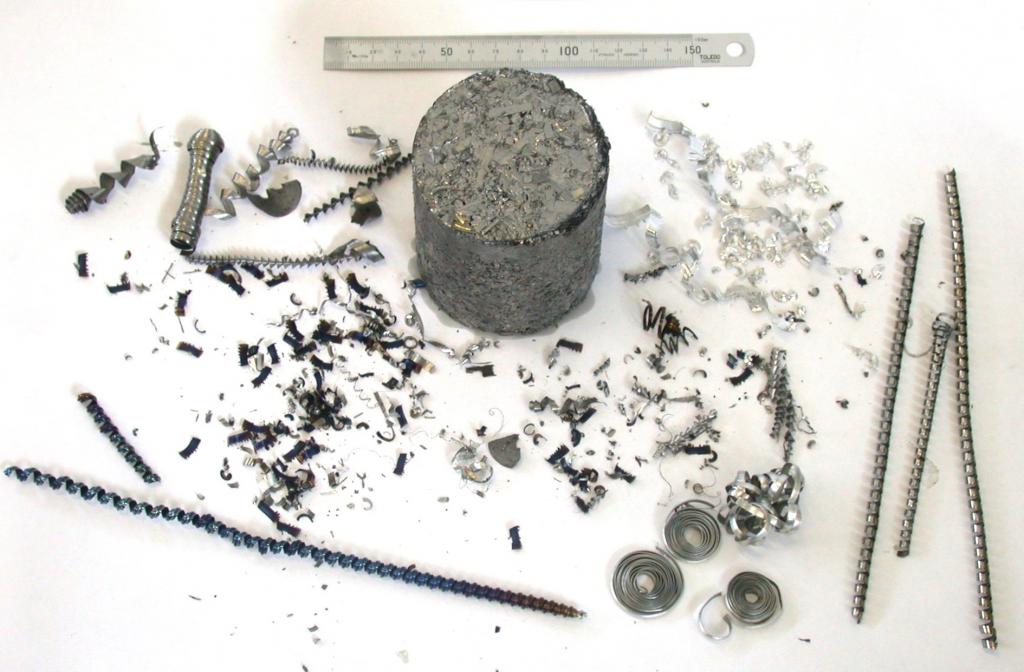

Разные виды стружек

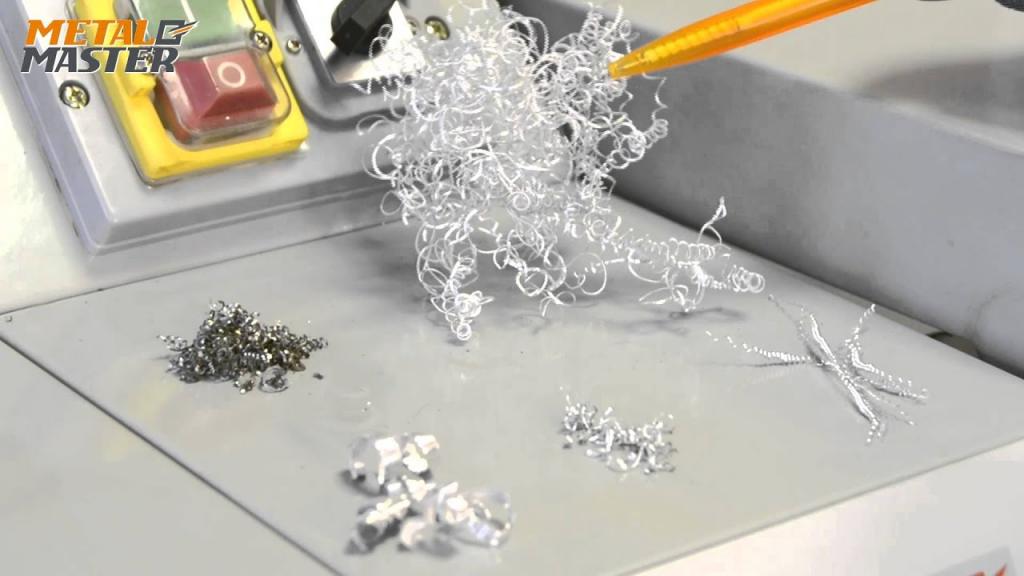

Процесс обработки металлов резанием (ОМР) осуществляется при заданных параметрах с использованием инструментов и материалов с разными свойствами. В зависимости от этого в зоне резания возникают силы, влияющие на качество обработки и образование стружки. Профессор-исследователь И. А. Тиме определил следующие основные виды стружек:

  • стружка надлома – характерная при обработке чугуна, состоящая из мелких фрагментов-крупиц;
  • сливная стружка – гладкая, завитая, чаще всего образующаяся при обработке меди;
  • стружка скалывания (скола) – фрагменты материала, остающиеся от металлообработки твердых сталей и победитов.

По виду и цвету стружки можно судить о качестве получаемой в результате ОМР поверхности и технологичности процесса в целом.

Токарная обработка деталей

Самым распространенным приемом ОМР, позволяющим получить деталь нужной конфигурации и шероховатости, является токарная обработка. Суть заключается в срезании с болванки или заготовки ненужного слоя металла. Воздействуя на снимаемый слой передней поверхностью, резец деформирует его. В результате сжатия металла, сдавленный его элемент скалывается и дислоцируется передней поверхностью инструмента вверх. Далее алгоритм повторяется: стружка скалывается, отделяется и завивается в красивые пружины.

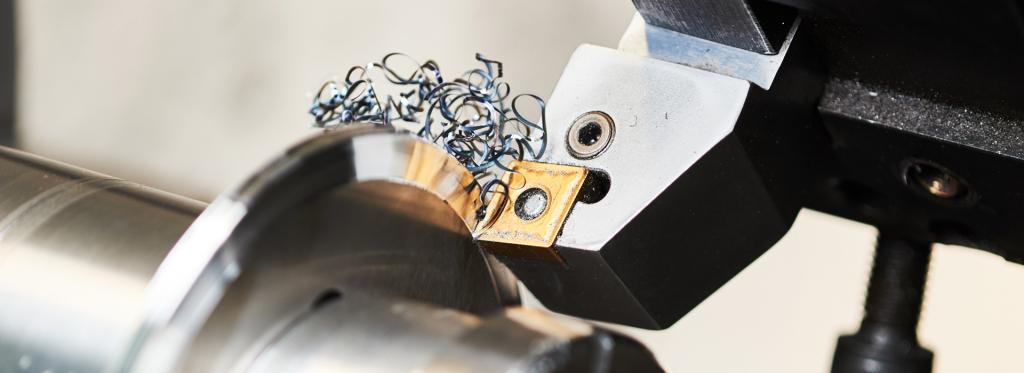

Стружка при токарной обработке детали

Каких только видов стружки при токарной обработке не встречается. Влияние оказывают следующие факторы:

  • степень связанности элементов металла, последовательно скалываемых в процессе обработки (сливная стружка, надлома и скалывания);
  • режимы резания: скорость вращения шпинделя, величина подачи суппорта, глубина резания;
  • применение смазочно-охлаждающих жидкостей.
По теме:  Спорт и эндокринная система

Цвет побежалости стружки

В машиностроении, в частности металлорезании, существует такое понятие, как цвет побежалости. Его можно сравнить, например, с переливающимися разводами бензина на поверхности лужи после сильного дождя. Оказывается, по цвету побежалости и необычному виду стружки знающие станочники без труда могут определить степень нагрева в зоне резания и понять, что что-то пошло не так: возможно, затупился резец, который нужно срочно заточить или заменить.

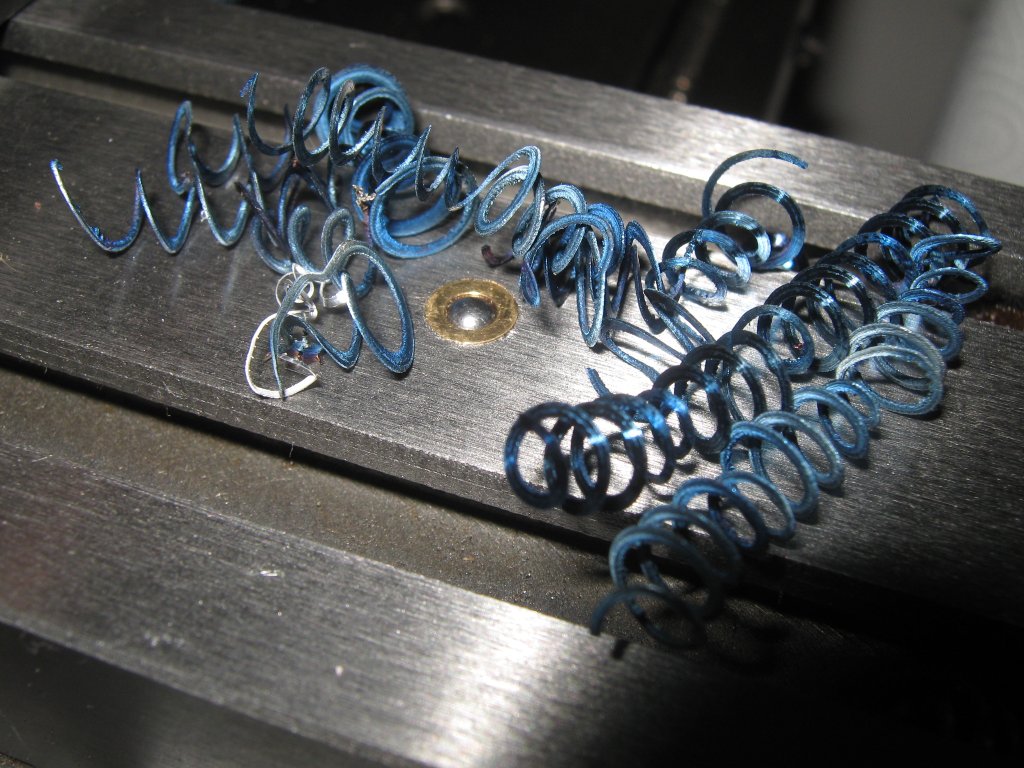

Цвет побежалости стружки

Природа такого явления на поверхности раскаленного металла заключается в образовании тончайшего слоя — пленки цвета побежалости. Какова степень накала стружки, таков и окрас пленки. Цветовая гамма варьируется от чуть желтого оттенка при 200 0С, минуя пурпуровый и темно-синий цвета при 270-290℃, до светло-серого, почти белого при 400 0С.

Творческая стружка

С неподдельным интересом любуются свежими стружками студенты машиностроительных учебных заведений, впервые пришедшие в цех на практику. Змейки, бусы, колечки, гнезда – чего только не разглядят в обычной стружке восторженные молодые люди.

Поделка из стружки

Разные формы, цвета и хитросплетения стружек вдохновляют некоторых людей на творчество. К примеру, один из них сделал много фотокадров с красивой металлической стружкой и назвал необычную галерею «Стружка, ты космос!». Другой же автор, Владимир Каргин, любитель создания объемных панно, изготовил ряд картин, выполненных из различных видов стружек. Все темы его картин связаны с природой.

По теме:  NPV: пример расчета, методика, формула

Побочный продукт производства

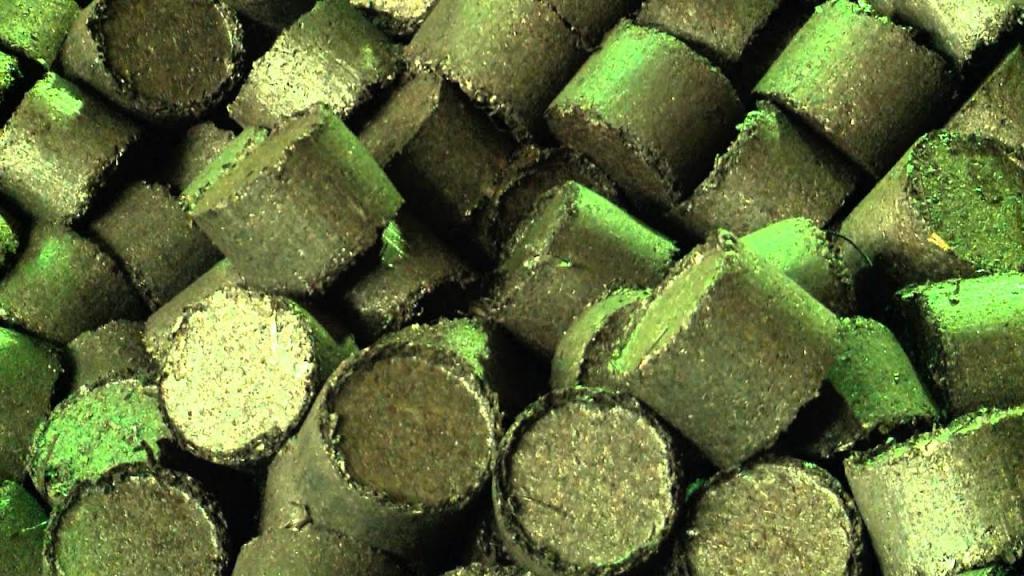

Отходы всех видов металлической стружки, включая цветную, утилизируют и отправляют на вторичную переработку. Данный процесс трудоемкий: он включает сортировку стружки, отжим масла, дробление, брикетирование и транспортировку на переплавку. Брикетирование необходимо для минимизации угара при переплавке стружки в печах. Механизмы, применяемые для переработки стружки:

  • центрифуга для отжимки масла;
  • дробилка для размельчения стружки;
  • брикетировочные (пакетировочные) прессы для компактной утрамбовки стружки.

Все станочники знают, что при обработке металлов резанием нужно защищать глаза и руки: работать в очках или с установленными на станках защитными щитками, а намотавшуюся и застрявшую стружку убирать крючком. Стружка зачастую имеет красивый вид, но она всегда опасна, поскольку бывает: острой, горячей, колючей. Берегите себя.
