Как выставить зажигание на ВАЗ-2105: пошаговое описание, настройки

«Классику» от АвтоВАЗа не относят к современным автомобилям, произведенным по последним технологиям и укомплектованным сложными электронными системами. Но в этом и заключается плюс «классики» – не нужно по любым поводам посещать автосервисы. Основную массу работ владелец может сделать сам. Сюда можно отнести и процесс настройки зажигания. Давайте посмотрим, как выставить зажигание на ВАЗ-2105.

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

как правильно выставить зажигание на ваз

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

как выставить зажигание на ваз 2105 инжектор

Разновидности систем зажигания

В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.

В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.

Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.

По теме:  Классификация органов государства: понятие, описание, административные функции

В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

 как выставить электронное зажигание на вазе

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

Регулировка на карбюраторных версиях

В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.

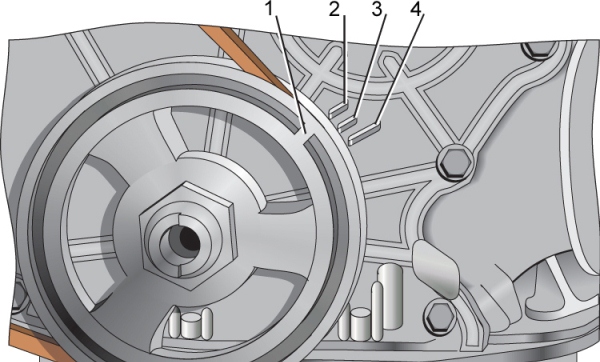

Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.

 как правильно выставить зажигание на ваз 2105

Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.

По теме:  Обзор лечебных кормов для кошек при заболевании ЖКТ

Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.

Пошаговая инструкция

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

как выставить зажигание на ваз 2105 карбюратор

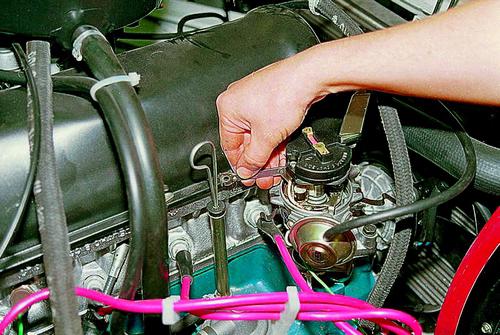

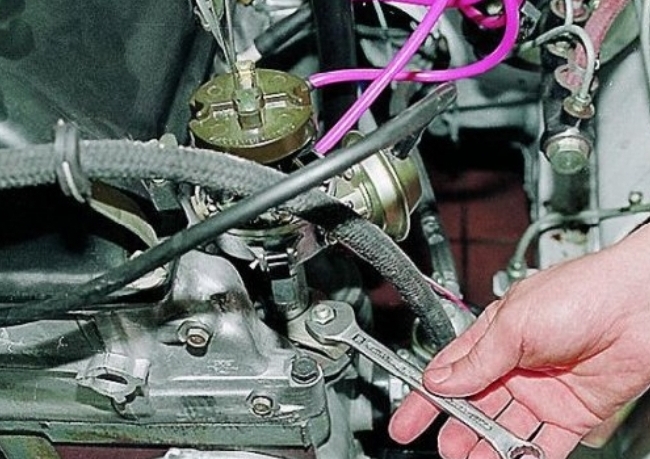

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

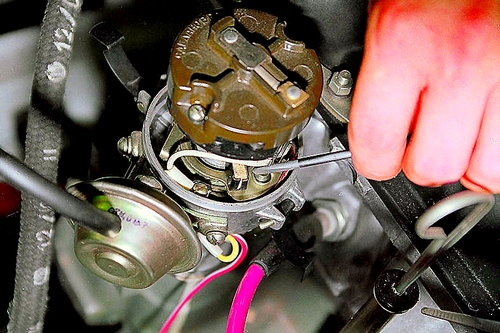

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Советы специалистов

В большинстве случаев начальный момент зажигания выставляют без демонтажа клапанной крышки. Поэтому не видно, в каком положении метка на шестеренке. Если двигатель не запускается после настройки зажигания, то в четвертом цилиндре будет не такт сжатия, а такт выпуска. В этом случае нужно повернуть бегунок на 180 градусов, и двигатель запустится.

зажигание на ваз 2105

Электронное зажигание

Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.

По теме:  Страховка от несчастных случаев по паушальной системе

Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).

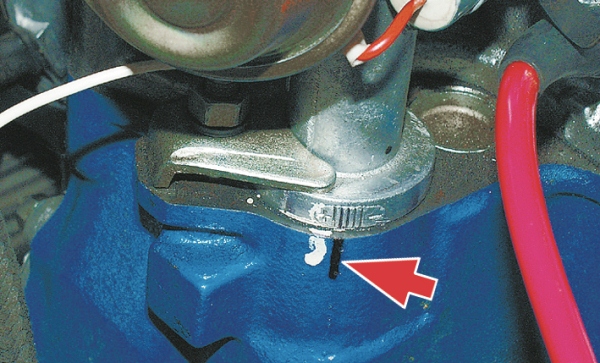

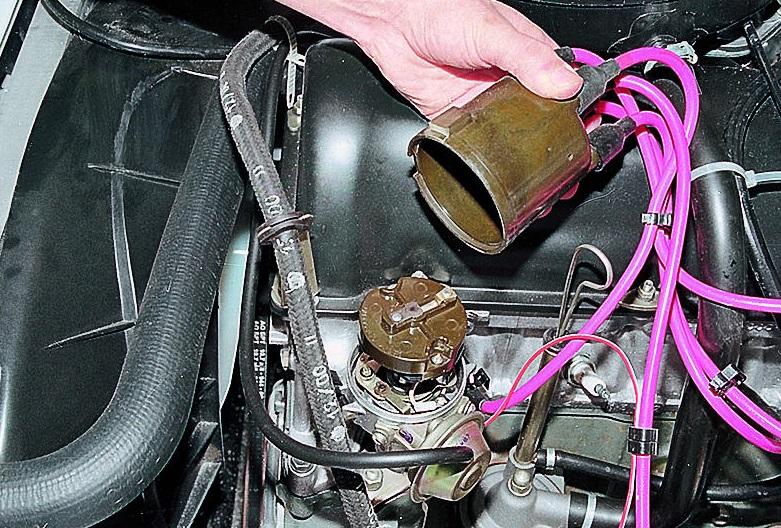

Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.

Заключение

Итак, мы выяснили, как выставить зажигание на автомобиле ВАЗ-2105. Как видите, несложную работу вполне можно проделать самостоятельно, но нужно понимать, что это только начальное зажигание. Далее придется корректировать угол опережения, а это уже компетенция профессионалов.
