Карбюратор ДААЗ-2105: описание, устройство и регулировка

0
()

Данные модели двухкамерных карбюраторов устанавливались на бензиновые двигатели ВАЗ-01-05. Карбюратор ДААЗ-2105 разработан и изготовлен на базе агрегата «Озон». За время популярности данная модель сохранила высокое качество. Карбюратор очень надежный и в то же время простой. Конструкция позволяет автовладельцу самостоятельно настраивать работу и устранять различные неисправности. Давайте рассмотрим устройство, основы регулировок и простой ремонт данного механизма.

Назначение

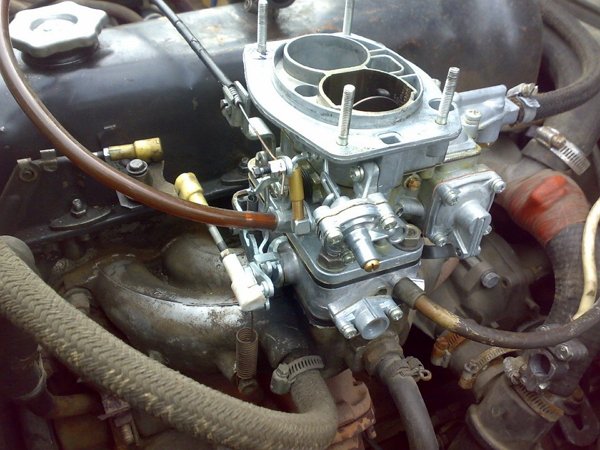

Самая главная функция данного устройства в автомобиле – это приготовление и дозировка смеси топлива и воздуха на любых режимах работы двигателя. Карбюратор ДААЗ-2105 также выполняет следующие функции. Это обеспечение холодного пуска двигателя, подача ограниченных порций горючего в режиме холостого хода, приготовление и подача эмульсии во впускной коллектор двигателя на рабочих режимах двигателя, дозировка порций смеси в зависимости от угла открытия дроссельных заслонок, впрыск дополнительного бензина при разгоне авто и при педали газа, нажатой до конца хода.

карбюратора дааз 2105

Устройство

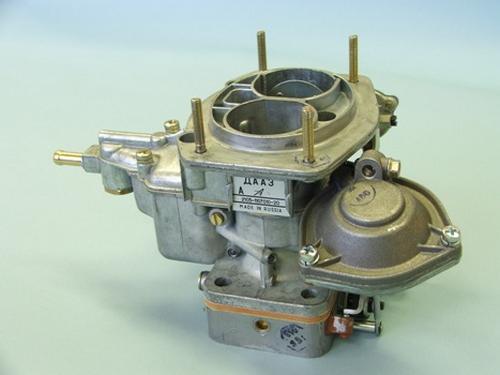

В устройстве карбюратора ДААЗ-2105 можно выделить три основные части. Это крышка, основной блок, а также корпус, в котором расположены дроссельные заслонки.

В крышке карбюратора установлена встроенная пусковая система – она полуавтоматическая. Также в крышке имеется фильтр тонкой очистки топлива, игольчатый клапан и поплавок, трубка эконостата. Крепление верхней крышки к средней части карбюратора осуществляется с помощью пяти винтов.

Основная часть имеет более сложное устройство. Здесь имеется поплавковая камера для топлива, здесь же встроена главная дозирующая система, состоящая из воздушных и топливных жиклеров и диффузоров – больших и малых. В средней части также установлен мембранный ускорительный насос с шариковым клапаном, каналы для питания переходной системы и каналы холостого хода. В средней части расположен вакуумный привод дроссельной заслонки второй камеры.

По теме:  Эпаньоль бретон: описание, характер, фото. Охотничьи собаки

дааз 2105

В нижней части карбюратора ДААЗ-2105 установлены оси заслонок, а также винты для регулировки работы. Это винты количества смеси и токсичности. Кроме того, нижний блок имеет массу каналов для работы системы холостого хода, переходных и пусковых систем. Нижняя часть карбюратора крепится к средней основной части винтами.

Принцип действия

Если автолюбители не будут понимать базовые принципы работы карбюратора, то ремонт и регулировка могут представлять определенные сложности.

Принцип действия механизма строится на том, что двигатель создает разрежение своими поршнями. То есть топливо затягивается потоком воздуха. Горючее дозируется за счет наличия жиклеров – это небольшие детали с калиброванными отверстиями. Они находятся внутри каналов карбюратора и способны пропускать только определенное количество топлива либо воздуха.

Система холодного пуска

Карбюратор ДААЗ-2105 начинает работать с пусковой системы. Посредством рычага воздушной заслонки перекрывается канал, а дроссельная заслонка немного приоткрывается на определенный зазор.

Двигатель при этом получает максимально богатую смесь – она подается из поплавковой камеры через жиклеры главной дозирующей системы и малого диффузора. Затем двигатель заводится. Чтобы в цилиндры не попало большое количество жидкого топлива, разрежение приводит в действие мембрану пускового устройства и воздушная заслонка приоткрывается.

Система холостого хода

Дроссельные заслонки обеих камер плотно закрыты. Смесь подается через отверстия в стенках первичной камеры карбюратора. В это отверстие выходит канал системы холостого хода. Внутри канала, кроме жиклеров, установлены и винты для регулировки карбюратора ДААЗ-2105. Нужно понимать, что любые регулировки с помощью этих винтов никоим образом не влияют на работу главной дозирующей системы. Данными винтами можно настроить только работу холостого хода.

По теме:  Питание при простуде: полезные и вредные продукты, примерное меню, советы терапевтов

Переходная система, ГДС

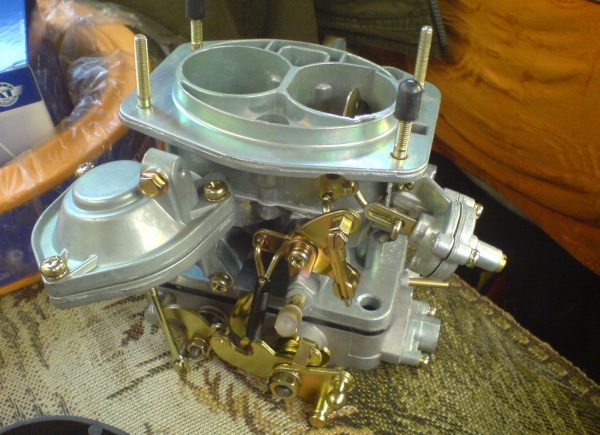

Когда водитель нажимает на педаль газа, дроссельная заслонка приоткрывается. Двигатель получает топливо за счет разрежения через малый диффузор первой камеры и жиклеры главной дозирующей системы. При этом ГДС еще полностью в работу не вступает, а система холостого хода еще работает.

регулировка карбюратора дааз

Если при этом резко нажать на газ, то запустится ускорительный насос. Он впрыскивает порцию бензина через свой носик непосредственно в коллектор. Насос призван устранить провалы при трогании и разгоне автомобиля.

Дальнейший рост оборотов влечет за собой увеличение разрежения. Сила начинает втягивать мембрану, и она открывает тягу вторичной камеры. Вступает в работу диффузор и жиклеры второй камеры.

Чтобы при полном открытии второй камеры не было провалов, карбюратор ДААЗ-2105 1107010 оснащен переходной системой. Она устроена аналогично системе холостого хода. Но отверстие для подачи горючей смеси находится выше, чем закрытый дроссель второй камеры.

Типичные неисправности

С помощью регулировки карбюратора ДААЗ-2105 нельзя устранить различные неполадки. Обычно регулировка выполняется один раз при настройке. Если возникли неисправности, не стоит крутить винты. Нужно выяснить причину плохой работы, устранить ее и только потом регулировать.

Серди типичных неисправностей можно выделить проблемы с запуском двигателя, проблемы с холостым ходом, провалы при резком нажатии на газ, отсутствие тяги, повышенный расход топлива.

Что нужно подготовить

Чтобы настроить карбюратор, понадобится инструмент. Это отвертки с узким и широким шлицем, ключ на 10, ключ на 8, а также узкие плоскогубцы.

Заслонки

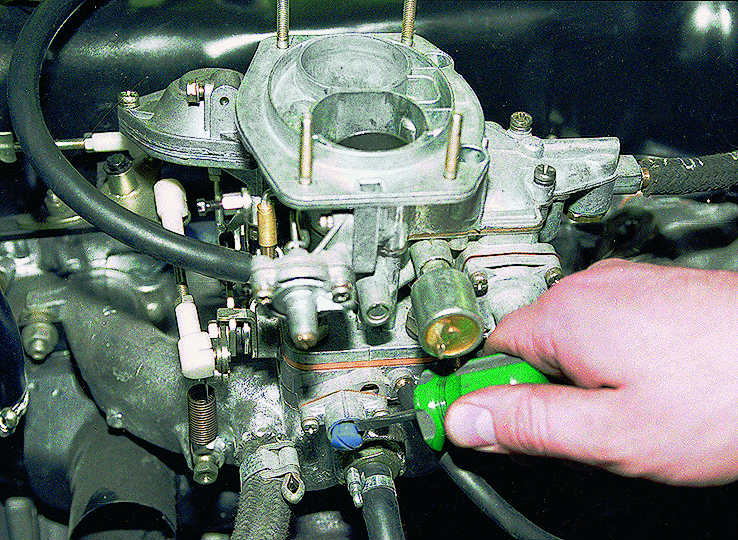

Первичная регулировка сводится к подгонке тросика на пусковом механизме и настройке тяги педали акселератора. Регулировать тягу легко – пластмассовый наконечник выставляют примерно напротив шарнира, закручивая его по резьбе. Для фиксации закручивают гайку на 10 мм.

По теме:  Не скупаем все цитрусовые: какие продукты усугубляют боль в горле

регулировка дааз 2105

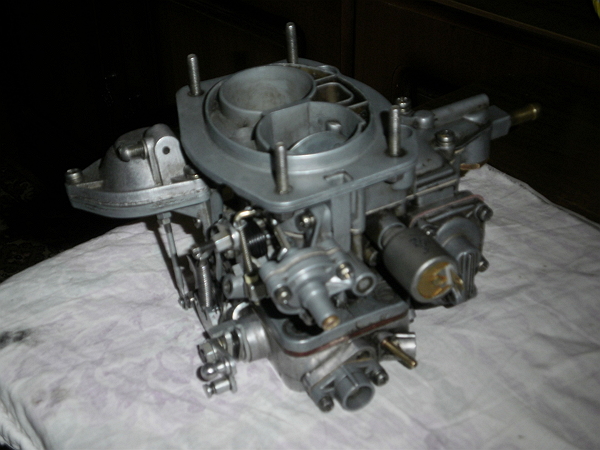

Трос привода воздушной заслонки настраивают следующим образом. Рычаг подсоса в салоне задвигают до упора, а воздушная заслонка должна быть открыта полностью. Трос продевают в проушины, а конец вставляют в соответствующее отверстие фиксатора. Удерживая фиксатор, ключом закручивают болт. Вытягивая и задвигая подсос, нужно удостовериться, что заслонка полностью открывается и закрывается.

регулировка карбюратора дааз 2105

Далее проверяют, как открывается дроссель второй камеры. Мембрана и тяга должны быть в таком состоянии, чтобы хода их было достаточно для полного открытия заслонки. Если хода не хватает, то откручивают гайку, которая имеется на тяге, и корректируют длину.

Холостой ход

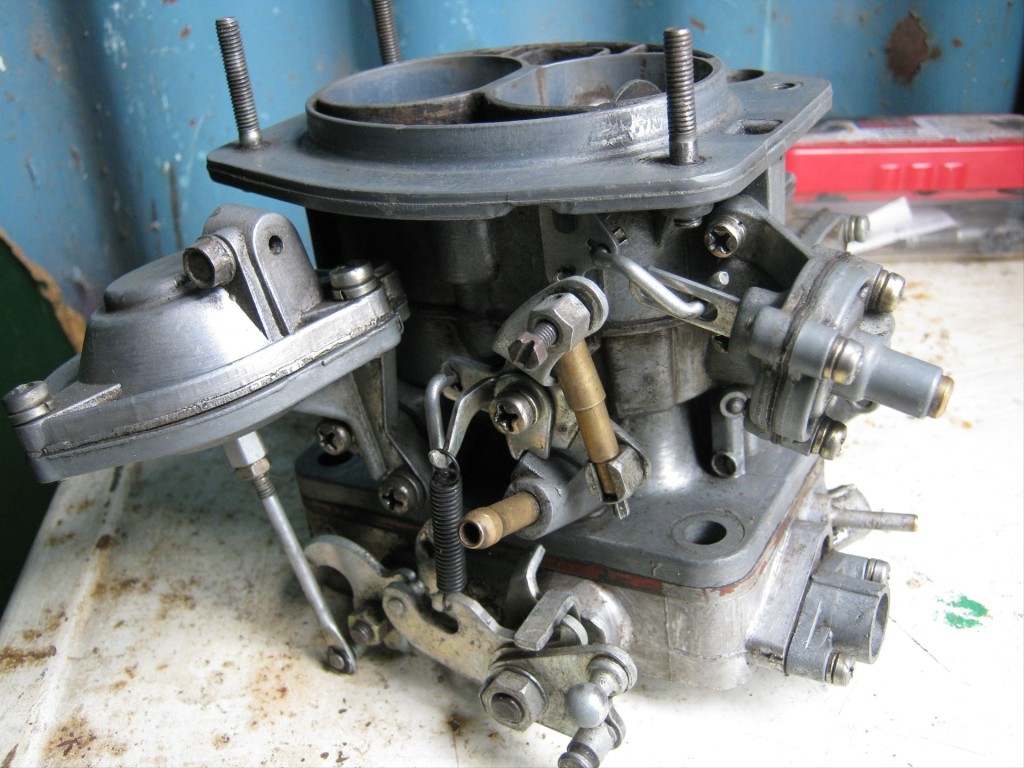

Регулировка карбюратора ДААЗ-2105 1107010 осуществляется следующим образом. Винт токсичности смеси нужно выкрутить примерно на 3,5 оборота. Винт количества выкручивают на 7 оборотов. При помощи пускового устройства запускают силовой агрегат. Если обороты высокие, их можно снизить, закручивая винт количества. Мотор необходимо прогреть.

регулировка карбюратора 2105

Далее убирают подсос полностью и настраивают с помощью винта примерно 900 оборотов. После этого вращают винт качества. Его выкручивают и добиваются самых высоких оборотов. Нужной найти то положение, при котором обороты будут максимальными. Это правильное положение. При таком положении винта топливо сгорает максимально эффективно и холостой ход ровный. А если вращать дальше, двигатель будет работать нестабильно.

Многие рекомендуют настраивать холостой ход карбюратора ДААЗ-2105-20 по свечам. При работе двигателя на холостом ходу при любом качестве смеси свечи будут черные, поэтому этому способу доверять не стоит.
