Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

При работе двигателя внутреннего сгорания на клапанах рабочие кромки постепенно вырабатываются. Следовательно, все клапаны со временем поднимаются вверх. Именно по этой причине необходимо проводить регулировку клапанов ВАЗ-2114. Конструкция головки блока цилиндров и привода газораспределительного механизма на этом автомобиле намного надежнее, нежели на машинах классической серии.

Но всё равно периодичность проверки зазоров в механизме клапанов от 15 до 30 тыс. км пробега. Если вовремя не проверять, то может уменьшиться тепловой зазор, что приведет к неработоспособности двигателя. Корректировку также необходимо осуществлять и при замене клапанов ВАЗ-2114.

Основные признаки поломки

Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

Когда уменьшаются или увеличиваются тепловые зазоры, водитель может наблюдать целый ряд симптомов. Машина может даже глохнуть после прогрева до рабочей температуры (металл ведь расширяется при нагреве). Регулировка зазоров клапанов ВАЗ-2114 необходима в следующих случаях:

  1. Появляется посторонний шум со стороны клапанного механизма двигателя.
  2. Когда существенно снижается мощность, что особенно заметно при высокой нагрузке.
  3. Нестабильно работает двигатель.
  4. Иногда стреляет и хлопает в глушитель.
  5. Существенно увеличивается расход бензина, несмотря на то, что все датчики находятся в исправном состоянии и система питания функционирует нормально.

Если вы заметили один или несколько признаков, то обязательно нужно проверить состояние клапанов.

Подготовка к проведению регулировки

Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

Прежде чем начинать работу, нужно установить автомобиль на ровной площадке, после чего выжать ручной тормоз. Желательно также включить повышенную скорость, чтобы предотвратить скатывание автомобиля. Затем необходимо сделать следующие действия:

  1. Поднимите любое переднее колесо при помощи домкрата. И установите под кузов автомобиля надежную опору.
  2. Отсоедините шланг сапуна.
  3. Отключите приводной трос от заслонки дросселя. Для этого нужно снять кронштейн.
По теме:  Ионизирующее излучение: защита от излучений (меры и средства)

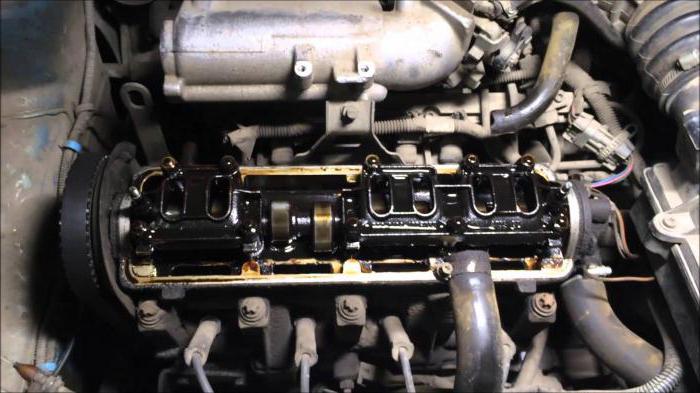

Но после этого нужно провести замер зазоров впускных и выпускных клапанов между кулачками распределительного вала. На восьмиклапанных двигателях эта работа производится очень просто.

Какие должны быть зазоры

На 8-клапанных двигателях автомобилей ВАЗ-2114 зазоры клапанов должны быть следующими:

  • выпускные — 0,35 мм;
  • впускные — 0,2 мм.

Допустимое отклонение не более 0,5 мм. Обратите внимание на то, что измерение зазора нужно проводить только на остывшем двигателе.

Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

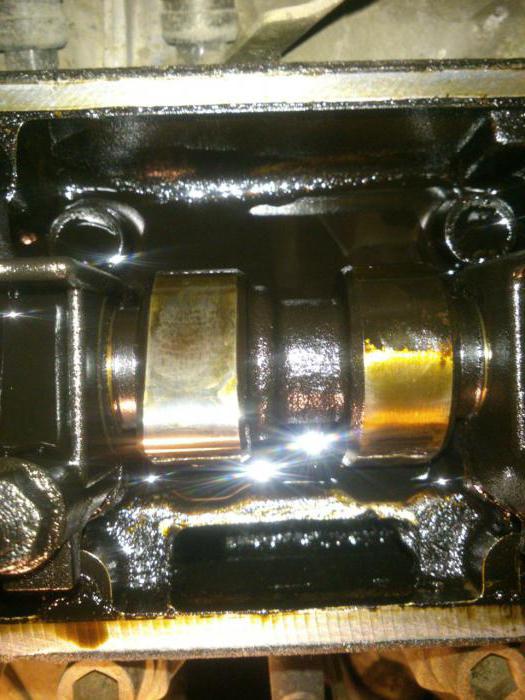

Все клапаны, которые проверяются, должны быть закрыты. Для того чтобы понять, что клапан закрыт, необходимо посмотреть на распределительный вал. Кулачок, расположенный на нём, будет направлен вверх. Все выпускные клапаны находятся напротив выпускного коллектора. Впускные клапаны немножко больше по диаметру, нежели выпускные.

Проверка зазоров

Чтобы проверить зазоры, необходимо установить первый цилиндр в верхнюю мертвую точку. Проверка должна осуществляться по следующей схеме:

№ клапанов

Положение коленчатого вала

Положение распределительного вала

6, 8

4, 7

180

90

1, 3

360

180

5, 2

540

270

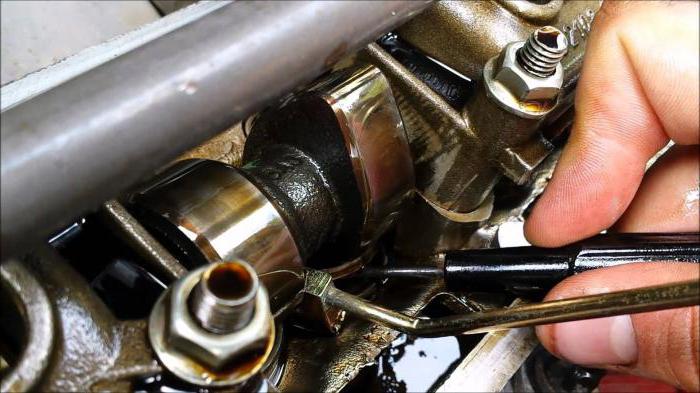

Сначала необходимо проверить величину зазора в 6-м и 8-м клапанах, находятся они на третьем и четвертом цилиндрах. Щупы должны проходить с небольшим сопротивлением между кулачком и толкателем. В том случае, если щуп не входит либо свободно проникает в зазор, необходимо производить регулировку. Делается это при помощи шайб с различной толщиной.

Как производится регулировка

Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

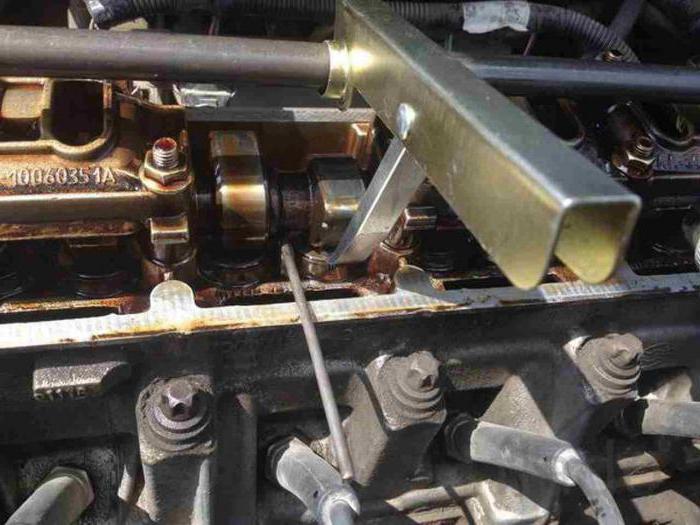

Для того чтобы снять шайбы, вам потребуется съемник специальной конструкции. Он продается в любом магазине. Стоимость у него не очень большая, поэтому можно запросто его приобрести в любом магазине. Процедура регулировки выглядит следующим образом:

  1. Прикручиваете трубу съемника на шпильки крепления крышки клапана.
  2. Заводите серповидную часть рычага в зазор между кулачком распределительного вала и регулировочной шайбой.
  3. Нажимаете на рычаг съемника и утапливаете клапан.
  4. Устанавливаете флажок, который имеется в комплекте съемника, между распределительным валом и стаканом.
  5. После поднятия рычага вверх снимите шайбу.
По теме:  Взгляд внутрь себя: потрясающие снимки фотографов, переживающих депрессию

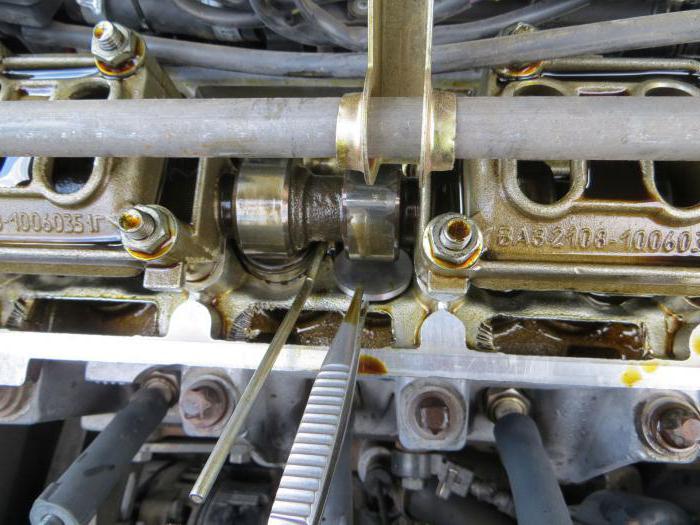

Ее можно вытягивать как двумя плоскими отвертками, так и тонким пинцетом. Второй инструмент намного удобнее использовать. Обратите внимание на то, что нежелательно проводить регулировку клапанов ВАЗ 2114, если у вас нет достаточного опыта.

Подбор шайб

Регулировка клапанов ВАЗ-2114 своими руками: особенности и порядок

Самое сложное действие в этой работе — произвести расчёт толщины новых шайб. Согласно порядку регулировки клапанов ВАЗ-2114, необходимо извлекать и шайбы и корректировать зазор путём подбора новых. Подбор выглядит примерно следующим образом (данные взяты примерные, у вас будут другие):

  1. Измеряете зазор между клапаном и кулачком. Например, он составил 0,2 мм на выпускном. А должно быть 0,35 мм.
  2. А шайба, которая установлена в этом приводе клапана, имеет толщину 3,4 мм. Это вы выяснили, сняв ее и посмотрев на нижнюю часть.
  3. Вам необходимо увеличить зазор на 0,15 мм. Следовательно, нужно установить новую шайбу, толщина которой будет на 0,15 мм меньше, чем у старой.
  4. Новая шайба должна иметь толщину 3,25 мм.

Если у вас получилось значение, которое не кратно 5, нужно выбрать шайбу, размер которой наиболее близок по значению к расчетному. По такому же принципу производится подбор шайб на остальных клапанах. Но стоит ли делать регулировку клапанов ВАЗ-2114 самостоятельно? Если у вас имеется большой набор регулировочных шайб, то можно эту работу выполнять самостоятельно.

По теме:  Рейтинг узких стиральных машин: размеры, характеристики, надежность, отзывы

Если же таких шайб у вас нет, то лучше оставить эту работу профессионалам. Стоимость регулировки клапанов составляет порядка 800 руб. А комплект шайб различной толщины обойдется вам не менее чем в 2000 руб. Причём не факт, что достаточно будет одного комплекта. Но если в вашем городе проблема с хорошими мастерами либо вы привыкли доверять только себе, то можно приобрести несколько комплектов и много лет не знать проблем с настройкой клапанов.
