Регулировка клапанов двигателя 4216 «Газель»: порядок действий, техника выполнения работ, необходимые инструменты и советы специалистов

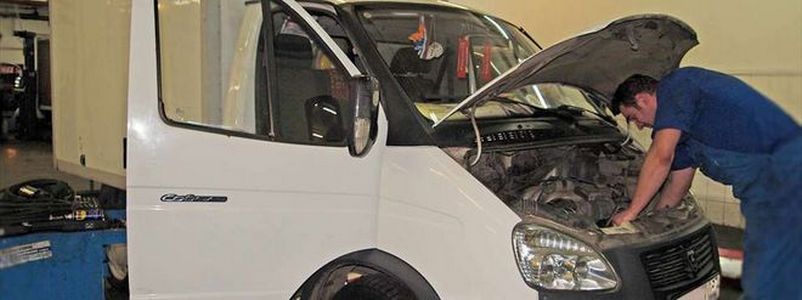

Автолюбители могут обходиться без услуг специализированных мастерских по ремонту автомобилей при необходимости регулировки клапанов двигателя 4216 «Газель». Рассмотрим, как это делается своими руками в гаражных условиях. Данная информация будет полезна для каждого автолюбителя.

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

двигатель 4216 регулировка клапанов

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.

Инструменты для работы

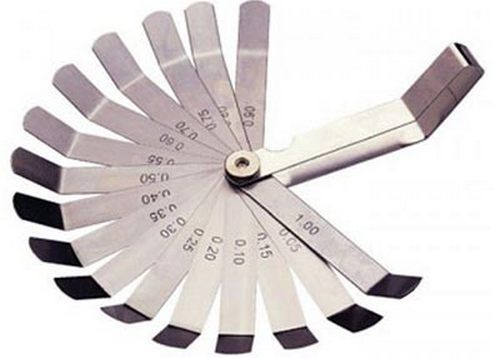

Для регулировки зазоров понадобится минимальный набор инструментов. Это ключи и отвертка, которая нужна для демонтажа клапанной крышки. Также следует найти пластинчатые щупы для измерений зазоров.

газель двигатель регулировка клапанов

Они продаются в любом автомагазине за 200-300 рублей. Еще понадобится ключ храповика и длинная шлицевая отвертка. Последняя нужна, чтобы определить положение цилиндра.

Подготовительные операции

Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.

По теме:  Как не стать жертвой мошенников, делая покупки в Интернете

Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.

Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.

Для начала необходимо снять воздушный фильтр:

  1. Первым делом снимают крышку фильтра, затем откручивают крепежные гайки.
  2. Шланг вакуумного корректора зажигания и патрубок сапуна также снимают.
  3. Далее от карбюратора отсоединяют тяги – они будут сильно мешать.

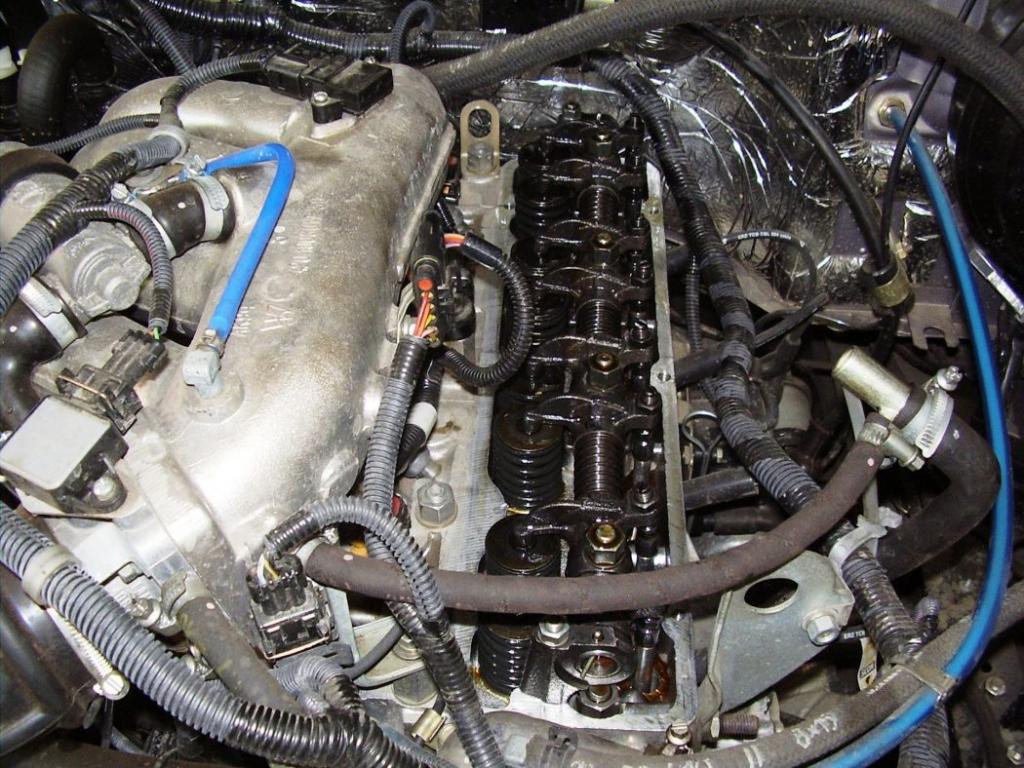

  4. Наконец, отворачивается клапанная крышка.

газель двигатель 4216 регулировка клапанов

На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.

Регулировка клапанов

Все операции нужно проводить с максимальным качеством. Чтобы не наделать ошибок в ходе работы, можно проконсультироваться у опытных механиков. Нужно заметить, что правильно отрегулировать клапана получится только в том случае, если температура двигателя не более 15-20 градусов. Если до этого автомобиль использовался и двигатель теплый, то нужно его остудить. Если этого не сделать, то зазор клапана будет больше примерно на 0,1 мм – это очень много.

В какой последовательности настраивать клапана на “Газели”?

Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.

Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.

По теме:  Интроверт и меланхолик: характеристики, подходящие профессии

Как регулировать?

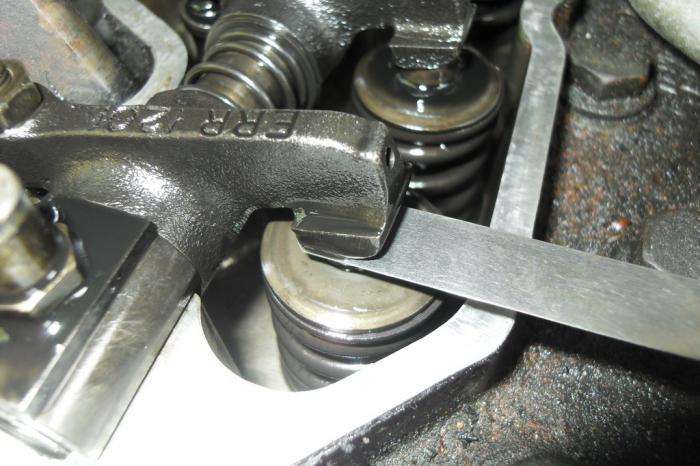

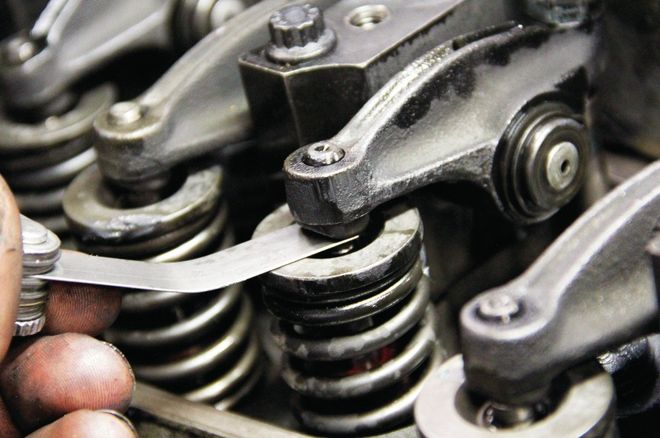

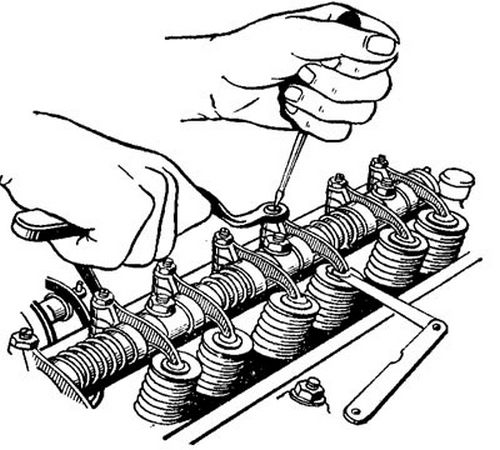

Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.

газель двигатель 4216 клапанов

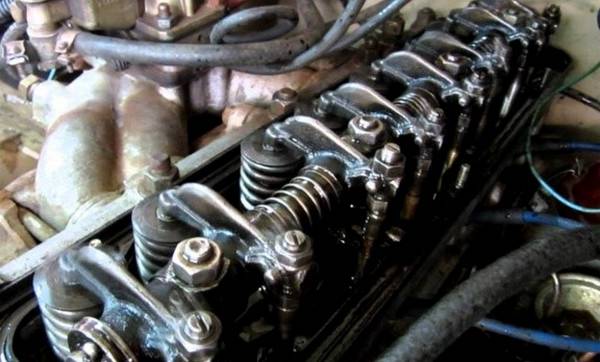

Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.

УМЗ-4216 с гидрокомпенсаторами

Есть мнение, что на двигателях с гидрокомпенсаторами никакая регулировка зазоров клапанов не нужна. Но это не про этот двигатель.

газель двигатель

На этом агрегате клапана никогда не освобождаются и постоянно зажаты. Для того чтобы определить, какие элементы можно настроить, понадобится ровная планка. Ее устанавливают между третьим и четвертым клапаном. С помощью планки можно увидеть наклон в одну из сторон. По данному наклону можно понять, зажат ли клапан. Если планка наклонена к четвертому клапану, то он ослаблен, а к третьему — зажат. Это будет говорить о том, что регулировка клапанов двигателя 4216 «Газель» с гидрокомпенсаторами будет начинаться с первого цилиндра. Можно настроить первый, второй и четвертый клапан.

По теме:  Совместимость по знаку зодиака: 15 лучших пар

Для настройки вначале откручивают гайку. Затем отворачивают болт, пока гидрокомпенсатор не перестанет давить на него. На впускном клапане делают один оборот винтом, а на выпускных — по два с половиной оборота.

газель 4216 регулировка клапанов

После такой регулировки клапанов двигатель 4216 «Газель Бизнес» начинает работать намного тише. Да и сама работа становится более мягкой. Для тех, у кого «Газель» работает на газу, такая регулировка просто необходима. Что касается пробегов и необходимости в настройке, то здесь все индивидуально и зависит от стиля эксплуатации авто. Часто интервал составляет около 15-20 тысяч километров. Но если же двигатель стал издавать характерный цокот, настройка клапанов может потребоваться и ранее. Поэтому лучше данную проблему предотвратить.

Заключение

Как видно, регулировка клапанов двигателя 4216 «Газель» с инжектором или карбюратором – действительно не очень сложная процедура, которую может выполнить рядовой автолюбитель. Это поможет существенно сэкономить на ремонтах и на топливе в дальнейшем.
