Замена направляющей втулки клапана: конструкция механизма

Замену направляющих втулок клапанов необходимо осуществлять при ремонте головки блока цилиндров, а также при чрезмерном износе элементов. Отечественные автомобили обладают значимым преимуществом – их можно ремонтировать самостоятельно, имея под рукой минимальное количество инструментов и приспособлений.

Также в магазинах имеется большой выбор запасных частей различных производителей, поэтому с ними проблем не возникает никогда. Однако при регулировке клапанов на переднеприводных автомобилях требуются шайбы, они не всегда есть в свободной продаже. А вот направляющие втулки меняются относительно просто. Такая процедура обеспечит нормальное функционирование двигателя.

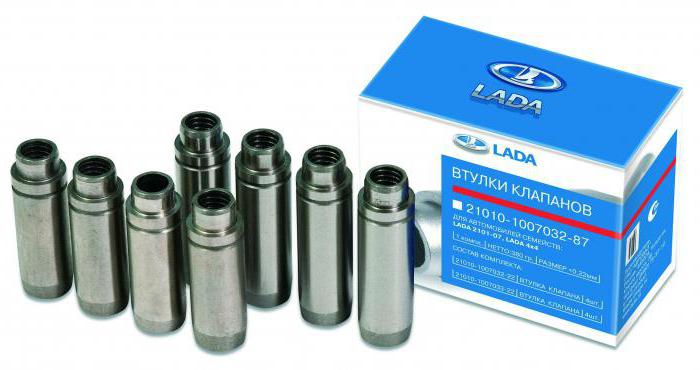

Зачем нужна втулка

Замена направляющей втулки клапана: конструкция механизма

Для того чтобы обеспечить стабильную и бесперебойную работу двигателя внутреннего сгорания, используется головка блока конструкции. В ней имеются такие элементы:

  1. Направляющие втулки клапанов.
  2. Клапаны.
  3. Тарелки и пружины клапанов.
  4. Сухари для фиксации элементов.
  5. Сальники для недопущения попадания масла в камеры сгорания.

При замене направляющих втулок клапанов ВАЗ-2109 нужно обеспечить максимальную чистоту. Все работы проводить только на верстаке, перед установкой обязательно очищать все элементы от загрязнений. В противном случае частицы пыли попадут внутрь камеры сгорания и повредят поверхность гильз.

Клапаны устанавливаются в отверстия, через которые проходит топливная смесь и выхлопные газы. Чем точнее будет работать система клапанов, тем выше мощность двигателя, его крутящий момент. Если направляющая окажется немного деформированной, то это приведет к тому, что ножка поршня не сможет нормально перемещаться – ей будет мешать сила трения. Из-за этого эффективность работы всего механизма снижается в несколько раз. Вероятность обрыва ремня ГРМ увеличивается.

По теме:  Ремонт бескамерной шины своими руками. Комплект для ремонта бескамерных шин

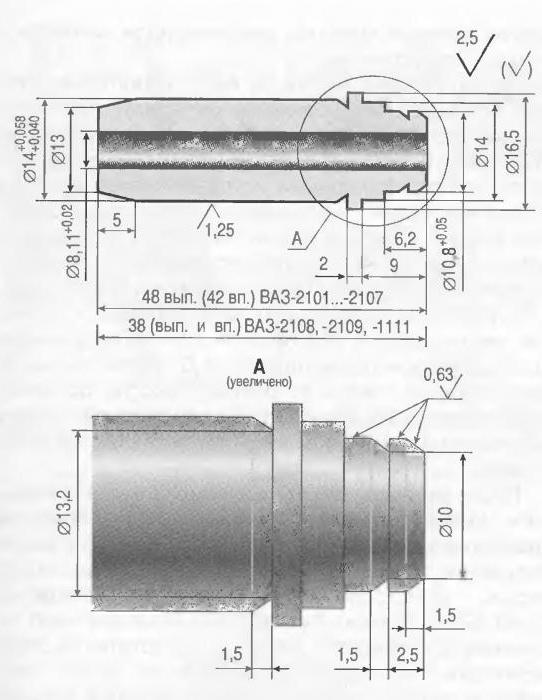

Конструкция клапанной системы

На каждом клапане имеются тарелки – рабочие части дисковидной формы. Они максимально плотно прилегают к гнезду. Чтобы обеспечить максимально плотное соединение, потребуется при проведении ремонта делать притирку. Для этого используются специальные абразивные пасты. Вторая часть клапана – это шток с прорезями на конце. С его помощью передается поступательное и возвратное движение к тарелке. Благодаря этому отверстие в головке блока своевременно открывается и закрывается.

Замена направляющей втулки клапана: конструкция механизма

Для обеспечения движения клапана строго по оси используются втулки. Конструкция у них такая, что ножка клапана не может смещаться в стороны – только вверх или вниз. Между внутренней частью втулки и штоком нет зазоров, поэтому через нее не сможет пройти моторное масло в камеру сгорания. Хотя для этой цели устанавливаются сальники. Но со временем необходимо проводить замену направляющих клапанов, так как под действием силы трения они все равно разрушаются.

Когда нужно менять втулки

Обязательно нужно убедиться в том, что неисправны именно втулки. Аналогичные признаки могут возникнуть и при выходе из строя сальников. Когда необходимо менять направляющие на клапанах?

  1. При наличии в камерах сгорания моторного масла. При этом из выхлопной трубы идет сизый дым, увеличивается расход масла.
  2. Если имеются стуки и иные посторонние звуки, доносящиеся со стороны головки блока цилиндров.
  3. Если осуществляется ремонт головки блока, обязательно устанавливайте новые направляющие.
  4. При замене всех клапанов в ГБЦ после повреждений (при обрыве ремня газораспределительного механизма).
  5. При проведении капитального ремонта головки блока.
По теме:  Сплиттер на бампер: виды, назначение, установка

Замена направляющей втулки клапана: конструкция механизма

Подготовка к ремонту

Максимально тщательно нужно проводить ремонт головки и механизмов газораспределения. Необходимо наличие нескольких специальных инструментов, набора ключей явно будет недостаточно. Замена направляющих втулок клапанов ВАЗ-2106 проводится точно так же, как и на любой другой модели. Конструкция отличается, но незначительно. Мастеру потребуется такой инструмент:

  1. Оправка для выпрессовки направляющих из посадочных мест. Ее можно изготовить на токарном станке или приобрести в магазине. Заводские изделия имеют рукоять и рабочую часть, которая представляет собой металлический стержень с диаметром, немного меньшим, нежели у втулки. На конце часть тоньше – она свободно проникает во внутреннее отверстие втулки клапана.
  2. Специальные развертки с размерами 8,022..8,040 (для клапанов впуска) и 8,029..8,047 (для клапанов выпуска). С помощью этих приспособлений, которые представляют собой удлиненные сверла, можно увеличить диаметр отверстий в головке блока под установку направляющих до нужного размера.

Все работы желательно проводить при снятой головке. Обязательно снимаете клапаны, сальники, распределительный вал и остальные элементы.

Замена направляющей втулки клапана: конструкция механизма

Последовательность действий

Заранее очистите от загрязнений все элементы головки блока. Новые направляющие положите в морозильную камеру за пару дней до начала ремонта. Алгоритм выполнения работ такой:

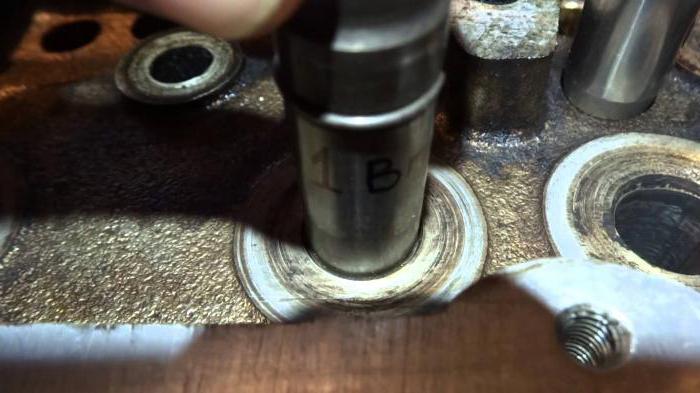

  1. Вставляете оправку с внутренней стороны, наносите удары молотком, чтобы выбить старые втулки. Делайте это максимально аккуратно, чтобы не повредить элементы ГБЦ. Извлеките все направляющие.
  2. Очистите места под установку новых втулок. Используйте для этого растворитель и щетку. После обязательно продуйте сжатым воздухом.
  3. Прогрейте головку блока на электроплите до 100 градусов. Во время этого процесса посадочные отверстия расширятся, установить втулки будет проще.
  4. Установите на втулки стопорные колечки.

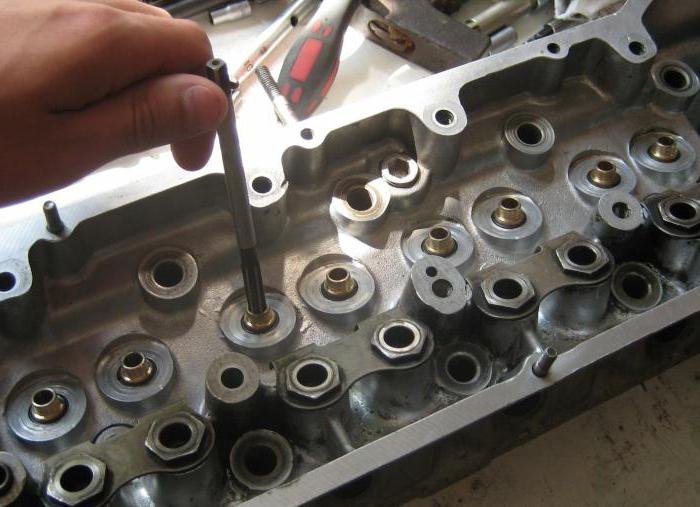

  5. Вставьте направляющие в посадочные отверстия, забейте их при помощи оправки до упора.
По теме:  Реальный расход топлива: дизель УАЗ «Патриот»

Замена направляющей втулки клапана: конструкция механизма

Завершение работ

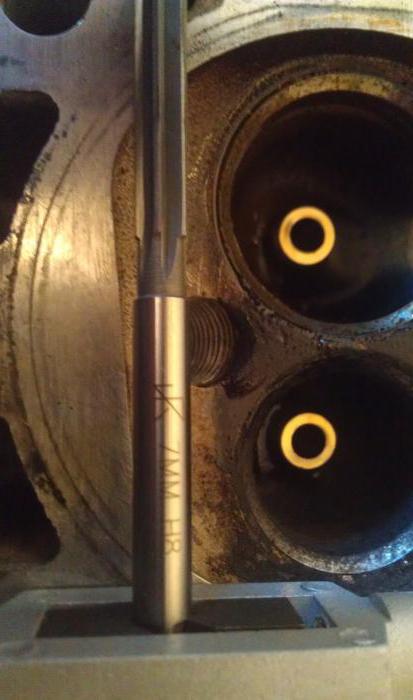

Прежде чем устанавливать клапаны, доработайте внутренние отверстия во втулках. Для этого дайте головке блока полностью остыть. Попробуйте установить клапаны – если они не входят, то воспользуйтесь разверткой для увеличения отверстия. Сначала используете самый маленький размер. Обязательно после каждого прохода примеряйте клапан.

Вам нужно добиться максимальной плотности посадки клапана во втулке. При замене направляющих втулок клапанов ВАЗ-2112 обязательно наметьте положение впускных и выпускных отверстий. Впускные втулки короче выпускных, поэтому при монтаже их спутать невозможно.
